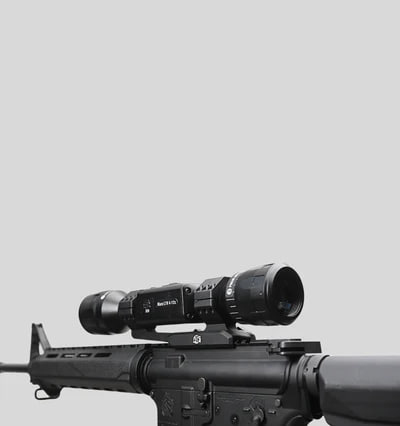

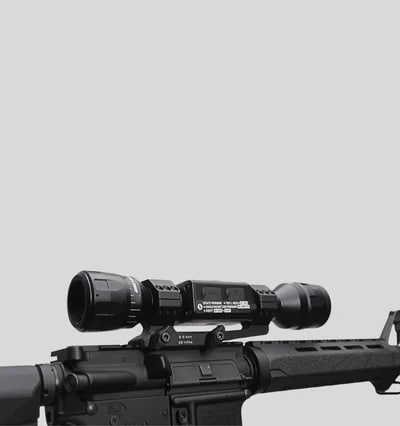

Кріплення тепловізора ATN-30.00.38

Кріплення тепловізора ATN-30.00.38

Коротко: жорсткий одномісний моноблок під тепловізори/приціли ATN з трубою Ø30 мм. Виготовлений з авіаційного алюмінію на 5-осьових ЧПК, має базу під Picatinny/Weaver, інтегровані упори віддачі та верхню планку-перемичку під аксесуари/установочні вузли ATN.

Переваги:

• Монолітна точність. Корпус фрезерований з цільної заготовки для максимальної співвісності оптики зі стволом.
• Легка й міцна конструкція. Авіаційний алюміній, тверде анодування (black hard coat) – стійкість до зносу та корозії.
• Надійна фіксація. Дві сталеві лапи віддачі та прижимна планка забезпечують беззривну роботу на потужних калібрах.
• Зручний монтаж. На деталях нанесені рекомендовані моменти затяжки; комплект включає спеціальні гвинти М5 та гайки.
• Функціональність зверху. Комплектна верхня планка Picatinny дозволяє ставити додаткові модулі/перемички (за потреби).

Сумісність:

• Прилади ATN з центральною трубою Ø30 мм.
• Будь-які карабіни з базою Picatinny/Weaver.

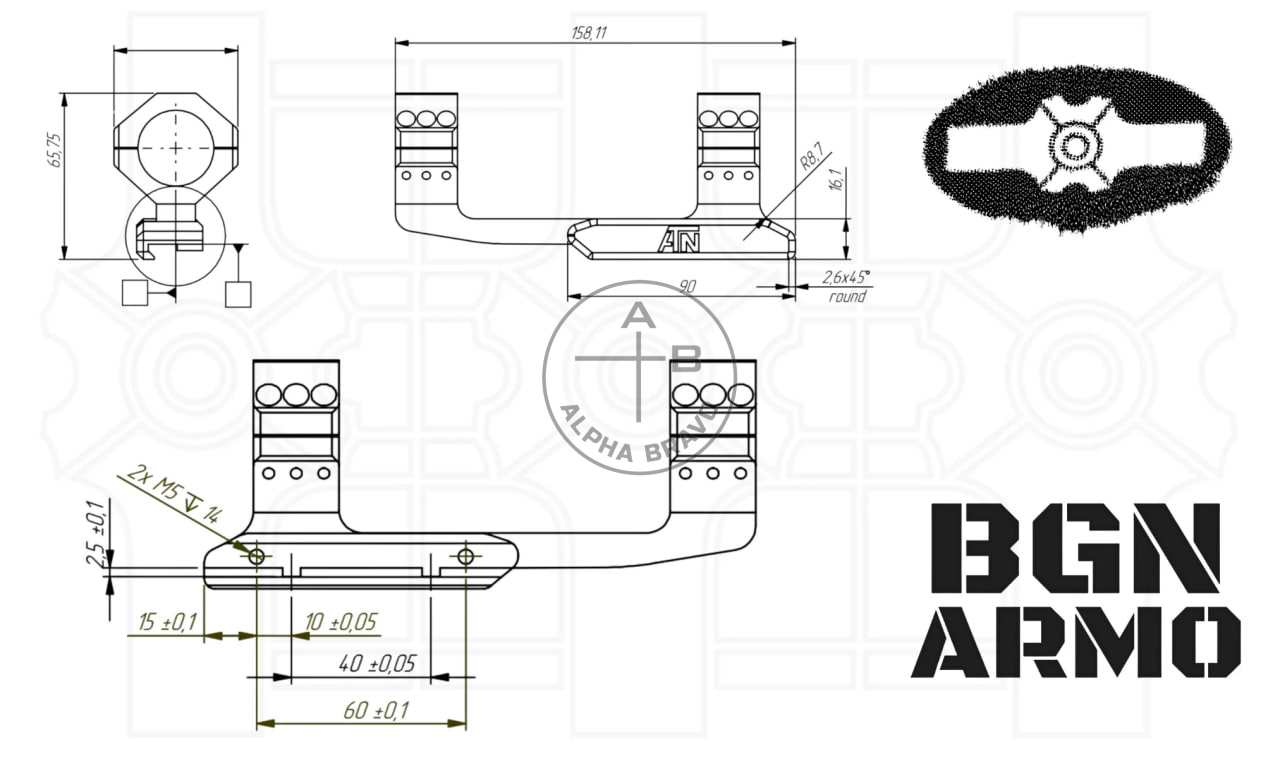

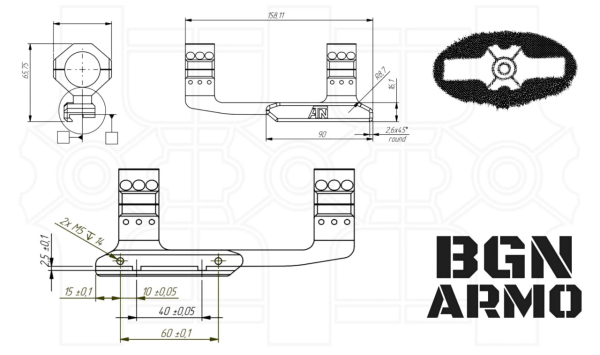

Ключові характеристики:

• Діаметр кілець: 30 мм
• Нахил: 0 MOA
• Висота оптичної осі: 38 мм (від верху рейки до центра труби)
• Матеріал: Авіаційний алюміній, гвинти/гайки – сталь
• Покриття: тверде анодування, чорне
• База: STANAG 4694 / MIL-STD-1913 (Picatinny), сумісна з Weaver
• Рекомендовані моменти затяжки:


• Гвинти верхньої планки: 2.5 Н·м (22 in-lbs)
• Гвинти півкілець: 2.2 Н·м (19.5 in-lbs)
• Гвинти прижимної планки до рейки: 4–5 Н·м

Комплект постачання:

• Моноблок-кріплення ATN (0 MOA, H38, Ø30 мм)
• Верхня планка Picatinny-перемичка
• Кріпильний комплект: гвинти М5 та гайки М5
  Інструкція з моментами затяжки



Примітка: фактична сумісність з конкретною моделлю ATN залежить від типу посадки (труба 30 мм або використання верхньої планки). За потреби підкажемо конфігурацію під ваш прилад
